audikom è lieta di presentare i nuovi PCB per la prototipazione e l’assemblaggio dei filtri crossover

Le basette audikom sono state progettate per semplificare notevolmente l’assemblaggio di un filtro crossover, poiché dotate di forature adatte alle dimensioni notevoli dei reofori degli induttori e condensatori e di piazzole a quadrifoglio per poter connettere più componenti tra loro senza dover creare ponticelli.

PCB01 PCB02 terminal blockHa il grande vantaggio di avere già predisposto una pista di connessione tra il negativo d’ingresso e di uscita semplificando notevolmente la realizzazione del filtro crossover ed eliminando la difficoltà di dover creare tale connessione.

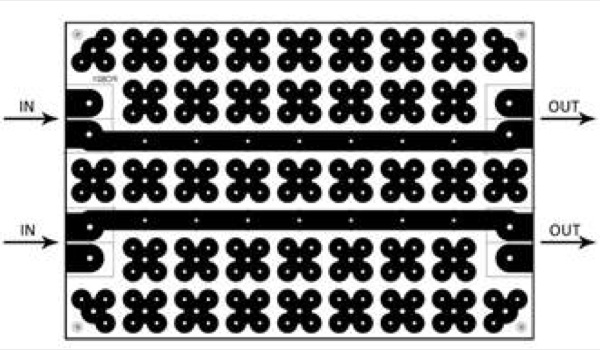

Il PCB01 ha una dimensione di 10 x 15cm, consente l’assemblaggio di un filtro di piccole dimensioni a due vie bi-wiring o tre vie mono-wiring. Per la configurazione mono-wiring è necessario cortocircuitare i due negativi.

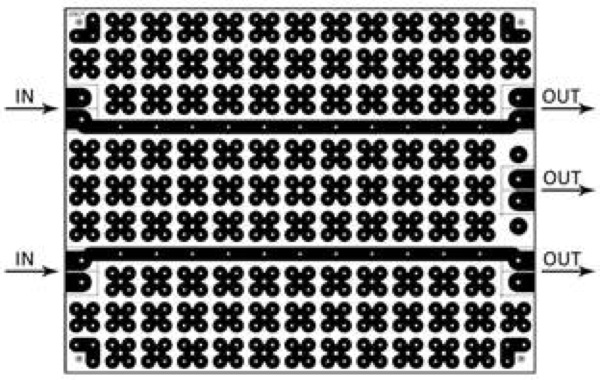

Il PCB02 ha una dimensione di 22 x 16.7cm, consente l’assemblaggio di un filtro di buona complessità a tre vie bi-wiring o quattro vie mono-wiring. Per la configurazione mono-wiring è necessario cortocircuitare i due negativi. Una piazzola del terminale centrale deve essere connessa al negativo del woofer o del tweeter in base alle proprie esigenze.

Il particolare PAD costituito da 4 piazzole con un foro da 1.2mm ed una centrale con foro da 1.6mm per il PCB1, e 4 piazzole da 1.4mm ed una centrale con foro da 1.9mm per il PCB02 consente l’interconnessione di più componenti senza dover più realizzare ponticelli. E’ possibile anche connettere due o più componenti, se non sono nello stesso PAD, utilizzando i reofori dei componenti stessi per cortocircuitare i vari PAD. Tutti i PAD sono pre-stagnati con stagno all’argento per garantire la massima facilità nella saldatura e la massima conducibilità. Le piazzole di ingresso ed uscita prevedono l’installazione di un morsetto di alta qualità o la possibilità di saldare un cavo.

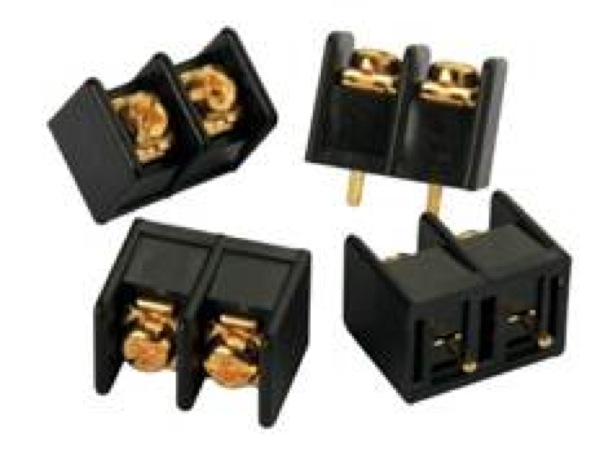

Sono disponibili anche i terminal block per le connessioni di ingresso ed uscita. Morsetti di alta qualità placcati oro 24k che riescono a sopportare elevate correnti.



I PCB audikom sono distribuiti da Axiomedia.



Per maggiori informazioni, contattare:

www.axiomedia.it

info@axiomedia.it

Tel: 091-6761661
